LED小間距拼接屏尺寸計算方法

　　LED尺寸怎么計算的，你知道嗎?我們一起了解一下LED拼接屏尺寸的計算方法。

　　一、點間距的計算

　　1、各單元板常見型號及尺寸

p5.0單色	484*242
p5.0雙色	484*242
p10單色	320*160
p10雙色	320*160
p12.5單色	400*200
p16單色	256*128
p16雙色	256*128

　　LED屏普遍是用單元板做的。LED單元板常見型號及尺寸(mm)對應如下：

　　不同的牌子可能會存稍微的差異。

　　2、那么它是如何計算出來的呢?

　　這里面就以p10與p16來舉例，因為他們最常見。

　　PH16單個單元板尺寸

　　以P16型號，一般模組的led點間距長有16點，寬有8點，而p16的點間距為16mm。所以計算：

　　長度=16點×1.6㎝=25.6㎝

　　高度=8點×1.6㎝=12.8㎝

　　PH10單個單元板尺寸

　　以P10型號，一般模組的led點間距長有32點，寬有16點，而p10的點間距為10mm，所以計算：

　　長度=32點×1.0㎝=32㎝

　　高度=16點×1.0㎝=16㎝;

　　和上面的數據是一樣的，一般的是不用計算這些，只需要記著上面的圖片內容就行。

　　二、室內LED屏的計算

　　上了解了上面的一些基本數據后，我們可以通過一個實例來看下。

　　例：如果你需要一個室內全彩屏長寬分別為4m、3m的led屏幕，用P10的屏，如何計算出它的實際長和高尺寸?

　　可能有些朋友不理解這個問題是什么意思，既然已經有長和寬了，為什么還要計算呢?因為led大屏是由多個單元板組成，所以要計算出長4m、寬2m的大屏需要使用多少塊單元板。

　　1、首先計算長、高需要多少單元板(用整屏的長除以單元板的長，取整數)

　　我們從上面了解到p10的基本數據，其模組數量計算為：

　　長：4m/0.32m=12.5個≈13個。

　　寬：3m/0.16m=18.7個≈19個

　　因為模組最小單位為1，所以要取整。

　　2、實際長和高尺寸(用需要的單元板數量乘以單個單元板尺寸)

　　長：13*0.32=4.16m，

　　寬：19*0.16=3.04m

　　3.實際LED屏幕面積：

　　所以，led長度為4.16*3.04m。

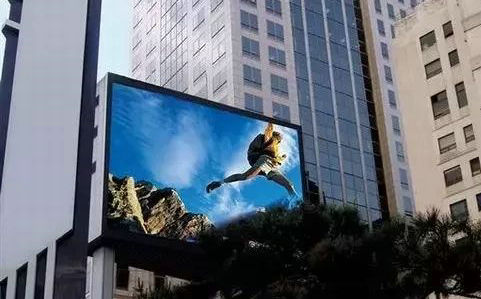

　　三、室外LED屏的計算

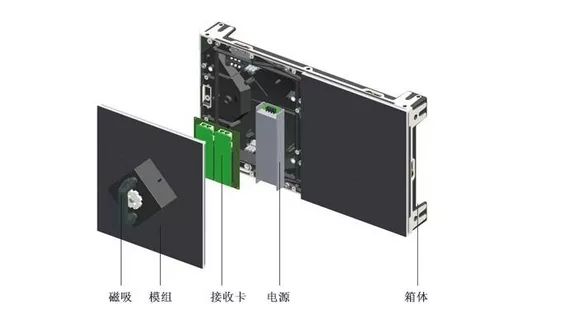

　　室外led采用的是箱體進行拼接的，箱體的尺寸和模組相比，有比較多，但是計算方法是類似的!都是需要最后個數取整去計算屏幕尺寸。

　　四、門頭LED屏的計算

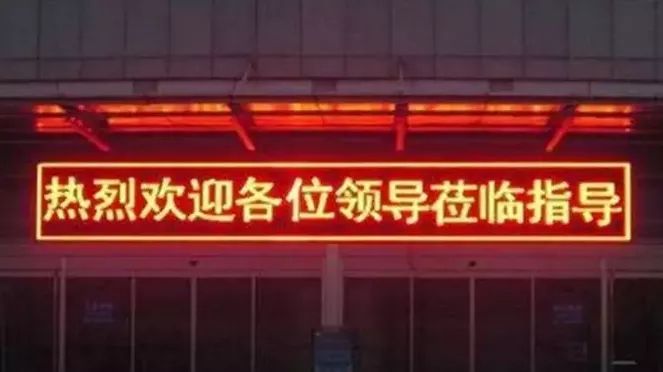

　　走在大街上，我以看到銀行、商鋪門頭上的長方形led顯示屏在播放廣告字幕，我們通常簡稱為門頭LED屏、LED條屏或LED走字屏。那么門頭LED顯示屏規格是多少?如何確定屏幕尺寸?其實跟室內的差不多。

　　舉例：一商鋪定制一塊P10單色LED顯示屏(320*160)，打算做長寬為3.5米×0.8米的走字屏。如何計算門頭LED顯示屏實際尺寸?

　　1、首先計算長、高需要多少單元板(用整屏的長除以單元板的長，取整數)

　　長：3.5m÷0.32=10.9375≈11

　　高：1m÷0.16=5≈5

　　2、實際長和高尺寸(用需要的單元板數量乘以單個單元板尺寸)

　　長：11×0.32=3.52m

　　高：5×0.16m=0.96m

　　3、實際LED屏幕面積：

　　3.52m×0.96m=3.3792㎡

　　需要補充的是：門頭LED顯示屏還有邊框尺寸的，由于邊框型材有很多種規格，常用的邊框厚度為9公分。寬度加3.5cm(一邊);也有寬度加4.5cm(一邊)

　　假設這里我們用的邊框為3.5cm一邊，那么門頭LED顯示屏長、寬如下：

　　整屏長：3.52m+0.035*2=3.59m

　　整屏高：0.96+0.035*2=1.03m

　　因此實際整屏面積：3.59m×1.03=3.6977㎡
