一套監控系統質量好不好，最直觀的就是視頻監控圖像的展示。當攝像機拍到的圖象，被用來當作重要的安全防范應用或遠程監控應用時，特別是當他用來保護人民生命財產的證據時，圖象的質量就是非常重要。那么，怎么判定一套視頻監控質量的好壞呢?下面分兩部分測試視頻圖像的好壞，第一部分為實驗室環境，第二部分為現場測試。

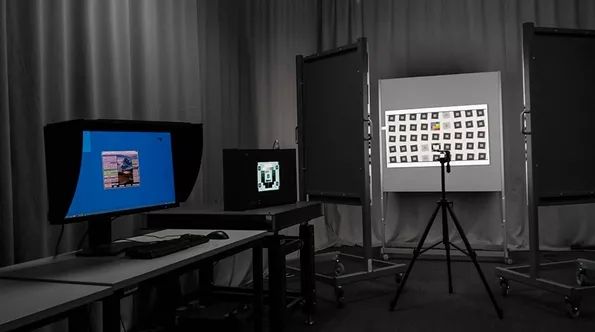

實驗室測場景
在攝像機生產商一般會建立標準的實驗室，用專業測試設備來測試圖像的質量，通過專業的軟件數據分析，量化數據進行圖像質量的參數調整。而搭建實驗室需要一整套測試設備：中性灰暗室、反射式光源(各種色溫)、透色式光源、各種測試卡、照度計、云臺支架、實景元素、專業的測試軟件(Imatest軟件)等等，這一套設備配齊(低配)的話大概需要幾十萬。

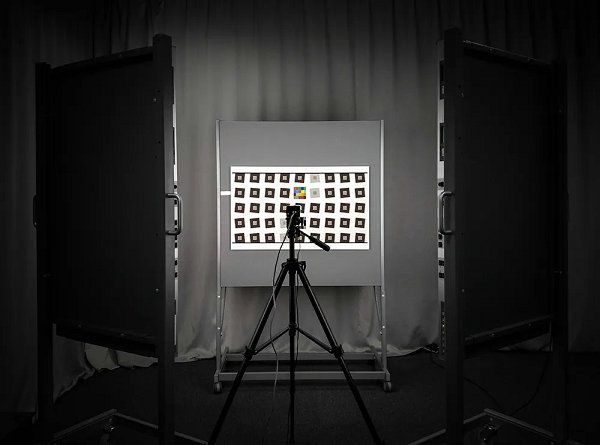

實驗室分辨率測試環境

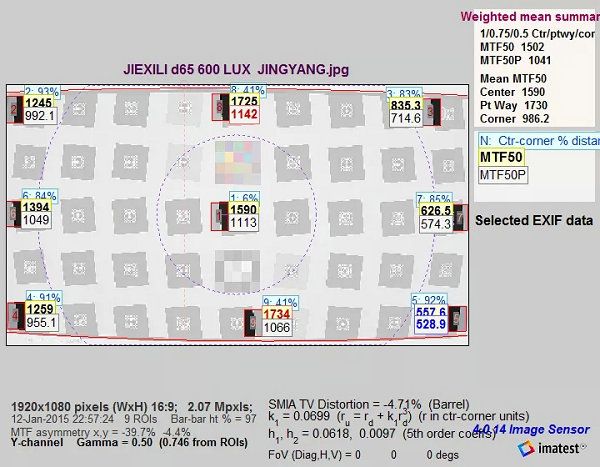

200萬攝像機軟件分析在D65光源下 600lux 下分辨率成像數據

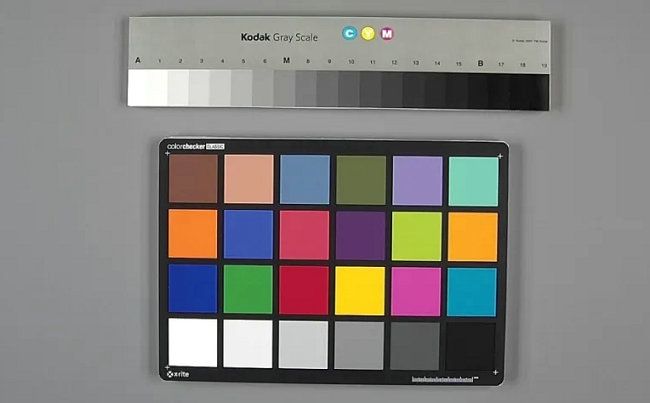

200萬攝像機攝像機在實驗室D65 600lux 下成像原圖

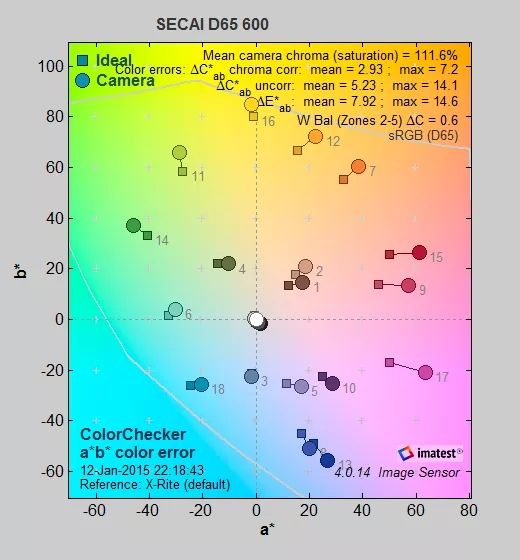

200萬攝像機軟件分析在D65光源下 600lux 下色彩成像數據
攝像機成像的兩個關鍵指標，分辨率和色彩，在專業設備下點都能進行量化，通過數據可以得出攝像機整體分辨率基本達到了200萬攝像機的標準，在右下角分辨率偏低，這個可能是裝配鏡頭的原因。圖像色彩這塊：飽和度表現優優秀，色差均值表現優秀，整體色差較小。
其他的實驗室測試如：白平衡、寬動態、低照度、信噪比、均一性、碼率等等就不一一介紹了，那么我們平時在項目中使用監控攝像機這塊是怎樣判斷圖像質量的好壞呢?
下面通過幾個方法大概介紹一下：
1、 我們可以先拿攝像機拍個近景圖片，里面最好包括人、靜物、植物等內容。
靜物場景測試
評價方法：圖像清晰細膩，整體畫面較好;豎直邊緣出現輕微摩爾紋現象;花葉顏色和肉眼參考區別不大，字體、圖案清晰辨別。
2、 在拍朝遠地方拍攝。
評價方法：景深偏好，圖像通透度性一般，物體的細節還原能力稍差，特別是樹葉、人等密集程度;較高的物體;較暗區域出現拖影現象。
3、 室內對著窗口拍攝(測試寬動態)
寬動態場景測試(WDR OFF)
寬動態場景測試(WDR ON)
評價方法：將攝像機置于寬動態場景下， WDR模式默認關閉，暗區亮度較低，幾乎不能分辨物體。WDR模式打開之后，可手動調節寬動態范圍，隨著WDR模式的遞增，暗區亮度逐漸增強，物體細節的辨識度也逐漸提高。

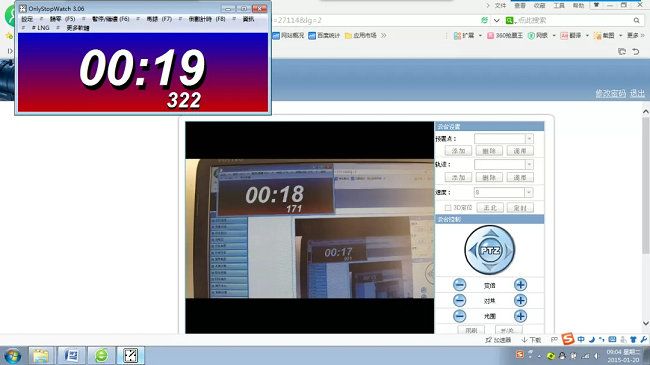

4、查看視頻延遲情況。
評價方法：電腦上下載一個秒表工具，攝像機對著電腦屏幕，然后截屏，就可以得出延時的多少，當然也有更簡單的，就是在鏡頭前面晃動手，觀察視頻畫面，大概也能判斷延時的多少。
5、 黑暗環境(低照度)
評價方法：在照度比較低的情況下，看圖像的噪點，有沒有雪花想象，噪點越大，圖像泛白說明在低照度下成像較差。
6、 對著白紙或者白色墻壁拍攝(測試黑角，均一性)
評價方法：看圖像四周有沒有黑角或者黑邊，畫面的整體的白色是不是一樣亮度
7、 朝著多種顏色鮮艷的地方拍攝(測試色彩串色)
評價方法：查看畫面整體較清晰通透，對物體的色彩還原控制準確;單一顏色區域無呼吸效應，部分物體邊緣有亮色串?dāng)_現象;物體邊緣有明顯的鋸齒現象;出現輕微摩爾紋現象。
8、 如果是車牌識別還需朝著強光燈拍攝。
評價方法：車在開遠光燈的情況能清晰看清楚車牌，和車旁邊的物體。
